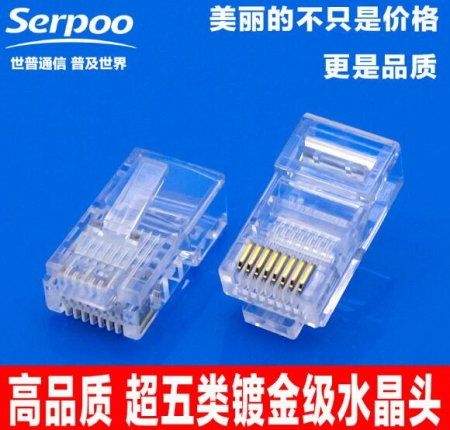

品牌高品质新料纯铜镀金RJ45网线接头8P8C超五类网络水晶头标的是一个的价格


查看大图

品牌高品质新料纯铜镀金RJ45网线接头8P8C超五类网络水晶头标的是一个的价格

注意:此价格为一个水晶头的价格,一包是1000个。

  • 销售价: ¥0.14
已售出78515
购买数量:
  (库存9999+)





  • 品特点:
  • 1、8P8C/ CAT5E高性能水晶头,塑料体采用全新进口PC材质,韧性好且耐温差。卡口弹片弹性极强不易折断。
  • 2、8Pin脚针采用三叉式结构,使其与铜线接着更加稳固。
  • 3、采用JACK镀金处理,具有良好的抗氧化性和优质的传输性能10-100BASE。
  • 4、适用CAT5E网络布线工程和跳线的制作。
  • 8P8C网络水晶头 彩用全新进口PC原料和高端铜芯晶片制作,用于网络线连接。 连通世界,连接你我! 非屏蔽图纸
    水晶头塑料
    铜带
    501散 14

    15 16

关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B在打线时应使用如下的顺序(由左至右水平方向排序,水晶头有扣子端超下方):(TIA/EIA568B)

1->白橙  2->橙  3->白绿  4->蓝  5->白蓝  6->绿  7->白棕  8->棕

网络组建基础必备-网线的制作(图)

直通线与交叉线的区别

  正线,即直通线 ,标准568B):两端线序一样,从左至右线序是:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
  反线,即交叉线 ,(568A):一端为正线的线序,另一端为从左至右:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

  以下是各种设备的连接情况下,正线和反线的正确选择。其中HUB代表集线器,SWITCH代表交换机,ROUTER代表路由器:
  PC-PC:反线
  PC-HUB:正线
  HUB-HUB普通口:反线
  HUB-HUB级连口-级连口:反线
  HUB-HUB普通口-级连口:正线
  HUB-SWITCH:反线
  HUB(级联口)-SWITCH:正线
  SWITCH-SWITCH:反线
  SWITCH-ROUTER:正线
  ROUTER-ROUTER:反线
  100BaseT连接双绞线,以100Mb/S的EIA/TIA 568B作为标准规格。

  制作步骤如下:

  步骤 1:利用斜口错剪下所需要的双绞线长度,至少 0.6米,最多不超过 100米。然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2-3厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳,如果您在剥除双绞线的外皮时,觉得裸露出的部分太短,而不利于制作RJ-45接头时,可以紧握双绞线外皮,再捏住尼龙线往外皮的下方剥开,就可以得到较长的裸露线。

  步骤2:剥线完成后的双绞线电缆。

  步骤3:接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方,棕色对线拨向自己的方向,绿色对线剥向左方,蓝色对线剥向右方。 上:橙 左:绿 下:棕 右:蓝

  步骤4:将绿色对线与蓝色对线放在中间位置,而橙色对线与棕色对线保持不动, 即放在靠外的位置。

  左一:橙 左二:绿 左三:蓝 左四:棕
  步骤5:小心的剥开每一对线,因为我们是遵循EIA/TIA 568B的标准来制作接头,所以线对颜色是有一定顺序的。

  需要特别注意的是,绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起,这样 会造成串扰,使传输效率降低。 左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 常见的错误接法是将绿色线放到第4只脚的位置。

  应该将绿色线放在第6只脚的位置才是正确的,因为在100BaseT网络中,第3只脚与第6只脚是同一对的,所以需要使用同一对残。(见标准EIA/TIA 568B) 左起:白橙/橙/白绿/绿/白蓝/蓝/白棕/棕
  步骤 6:将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度,之所以留下这个长度是为了符合EIA/TIA的标准,您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ-45接头的引脚内,第一只引脚内应该放白橙色的线,其余类推

  步骤7:确定双绞线的每根线已经正确放置之后,就可以用RJ-45压线钳压接RJ-45接头,如右图 市面上还有一种RJ-45接头的保护套,可以防止接头在拉扯时造成接触不良。使用这种保护套时,需要在压接RJ-45接头之前就将这种胶套插在双绞线电缆上。

  步骤8:重复步骤2到步骤7,再制作另一端的RJ-45接头。因为工作站与集线器之间是直接对接,所以另一端RJ-45接头的引脚接法完全一样。完成后的连接线两端的RJ-45接头无论引脚和颜色都完全~样,这种连接方法适用于ADSL MODEM和计算机网卡之间的连接,计算机与集线器(交换机)之间的连接。完成RJ45接头。

  交叉网线用于ADSL MODEM和集线器HUB的连接(与MODEM设计有关系,并非全部如此),HUB与HUB之间不通过级连口的连接,以及两台计算机直接通过网卡相互连接。制作方法和上面基本相同,只是在线序上不像568B,采用了1-3,2-6交换的方式,也就是一头使用568B制作,另外一头使用568A制作
